TỦ ĐIỀU KHIỂN HỆ THỐNG CHỮA CHÁY
AEROSOL DSPA µ-FEP
BOARD KẾT NỐI DSPA µ-EPT & MODULE KÍCH HOẠT
AEROSOL DSPA µ-FEP
BOARD KẾT NỐI DSPA µ-EPT & MODULE KÍCH HOẠT
BOARD TIẾP ĐIỂM KẾT NỐI BÌNH AEROSOL
DSPA µ-EPT
Bo tiếp điểm µ-ETP được dùng với tủ điều khiển µ-FEP và bình chữa cháy aerosol. Được trang bị những chức năng an toàn điện tử, bảo đảm tất cả những bộ phận kích hoạt của bình chữa cháy aerosol được kích hoạt chính xác. Cùng với công tắc cuối tuyến, chọn lựa này giúp cho hệ thống µ-FEP trở thành một hệ thống báo cháy & chữa cháy hoàn hão.
Những đặc điểm nổi bật của tủ báo cháy/chữa cháy DSPA µ-FEP và board kết nối DSPA µ-EPT:
Những đặc điểm nổi bật của tủ báo cháy/chữa cháy DSPA µ-FEP và board kết nối DSPA µ-EPT:
- Dễ kết nối với tiếp điểm nút nhấn.
- Đường kính dây tối thiểu 0.5 mm2
- Đường kính dây tối đa 1.5 mm2
- Có cầu bảo vệ, bảo đảm dòng chạy qua tất cả các bộ phận kích hoạt (electrical activator) ít nhất 50 ms. Khi 1 trong các bộ phận kích hoạt bị lỗi, hoặc bất thường so với những cái khác (sớm hơn chẳng hạn) và trở thành trở kháng trước khi những bộ phận kích hoạt khác kích hoạt,
- Được trang bị 1 công tắc để kích hoạt diode giám sát cuối tuyến tại bình aerosol cuối cùng.
- Một công tắc khác dùng để ngắt kết nối bộ phận kích hoạt (electrical activator) khỏi đường dây chữa cháy, mục đích là để test đường dây chữa cháy mà không kích hoạt bình aerosol chữa cháy.
- Có đèn Test LED cho biết hiện đang có 1 dòng kích hoạt lúc test thiết bị.
- Không phân cực
Cho phép thực hiện đầy đủ nhiệm vụ chữa cháy tự động căn bản với bình chữa cháy aerosol DSPA. Nguồn được cấp bởi bình battery (build-in) kỹ thuật mới và/hoặc nguồn cấp ngoài 24 VDC.
Hai sensor hoặc công tắc báo động từ bên ngoài sẽ kích hoạt Module DSPA. Module có thể kích hoạt được tới 4 DSPA generators.
ĐẶC ĐIỂM:
- 2 zone báo cháy
- Kích hoạt xả khí thủ công & hủy lịnh kích hoạt xả khí thủ công
- Tín hiệu báo động và báo động sớm (pre-alarm)
- Nối kết được tới 4 DSPA generators
- Dùng nguồn battery, tuổi thọ 5 năm
- Tùy chọn nguồn ngoài: 12 - 60Vdc
- Test button
- Có bộ nhớ lịch sử sự kiện, đọc bằng USB
- Rất dễ lắp đặt và bảo quản
ỨNG DỤNGModule điều khiển kích hoạt DSPA kết hợp lý tưởng với bình chữa cháy aerosol DSPA. Module có thể kết nối được tới 4 DSPA generators, tạo thành 1 hệ thống báo cháy và chữa cháy thống nhất và gọn gàng. Nó được lắp đặt tại những nơi có nguy cơ cháy cao mà không gian thì nhỏ hẹp. Chất chữa cháy aerosol DSPA sẽ dập tắt cháy trực tiếp ngay tại nguồn gốc gây ra sự cố cháy. Đó là điều mà DSPA gọi là “chữa cháy tận nguồn” - “firefighting at the source”.
MODULE ĐIỀU KHIỂN KÍCH HOẠT BÌNH DSPA
Tủ điều khiển hệ thống báo cháy/chữa cháy µ-FEP được thiết kế đặc biệt để dùng cho hệ thống chữa cháy aerosol, liên quan tới khái niệm chữa cháy của DSPA chúng tôi: “Báo cháy và chữa cháy tận nguồn”.
- Linh hoạt, Gọn gàng
- Dễ vận hành, - Dễ lập trình
- Cấu tạo hệ thống hợp lý
- Chữa cháy tận nguồn - Giám sát ngõ vào và ngõ ra
- Tiêu chuẩn FCC, CE, ESD, EMC, BRL23003/2, IP66

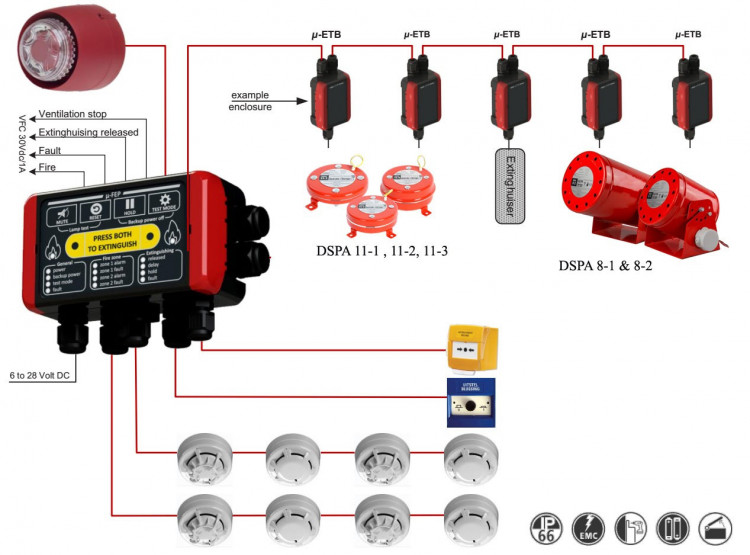

Hệ thống báo cháy/chữa cháy DSPA µ-FEP gồm có:
Tủ báo cháy/chữa cháy µ-FEP rất gọn, kích thước 80 x 151 x 60 mm (h x w x d), do đó có thể lắp đặt tại những nơi mà các loại tủ khác không thể lắp đặt được.
-Tủ báo cháy/chữa cháy DSPA µ-FEP
- Board kết nối bình chữa cháy DSPA µ-ETP
Tủ báo cháy/chữa cháy µ-FEP rất gọn, kích thước 80 x 151 x 60 mm (h x w x d), do đó có thể lắp đặt tại những nơi mà các loại tủ khác không thể lắp đặt được.
Tủ báo cháy/chữa cháy µ-FEP được thiết kế như là một tủ độc lập, dùng để báo cháy/phun khí chữa cháy trong các tủ điện, máy CNC, phòng máy hoặc những khu vực nhỏ khác, nơi mà cần dập tắt cháy nhanh chóng và hiệu quả.
Có nhiều đặc tính nổi bật, chẳng hạn như nhấn đồng thời 2 nút để kích hoạt chữa cháy, hoặc chọn lựa 2 cấp báo động phun khí: báo động đơn và báo động kép. Báo động đơn là phun khí khi có một tín hiệu báo cháy xuất phát từ các đầu báo cháy tự động mà được lập trình là zone báo động đơn. Báo động kép là phun khí khi xuất hiện 2 zone báo cháy cùng lúc trong cùng khu vực.
Trong trường hợp có báo động cháy, hệ thống sẽ kích hoạt bằng tín hiệu điện những thiết bị chữa cháy aerosol có nối kết và phun aerosol chữa cháy.
Trong trường hợp có báo động cháy, hệ thống sẽ kích hoạt bằng tín hiệu điện những thiết bị chữa cháy aerosol có nối kết và phun aerosol chữa cháy.
Việc vận hành µ-FEP thật đơn giản. Nó được thiết kế phù hợp với tiêu chuẩn EN54-2 về HT báo cháy và EN12094-1 về HT chữa cháy. Đối với một hệ thống chữa cháy cố định, µ-FEP tỏ ra là một hệ thống chữa cháy nhiều ưu thế, nhỏ, gọn gàng, hiệu quả.
Những đặc điểm nổi bật của tủ báo cháy/chữa cháy µ-FEP :
- Có thể kích hoạt chữa cháy tự động hoặc thủ công.
Tủ báo cháy/chữa cháy µ-FEP có:
- Có thể kích hoạt chữa cháy tự động hoặc thủ công.
- Có thể tách biệt các ngõ ra dùng cho báo cháy, báo lỗi, báo phun khí chữa cháy, báo tắt thông gió, báo động bằng đèn, bằng chuông/còi.
- Điệp áp ngõ vào 6 ~ 28 Volt dc
- Có nguồn dự phòng trong 4 giờ nếu mất nguồn chính .
- Cấp bảo vệ IP66 , đảo cực, bảo vệ transient & EMC
- Có 9 lỗ cáp có nắp
Tủ báo cháy/chữa cháy µ-FEP có:
- Có thể set báo động/ chữa cháy bằng thủ công , zone đơn hoặc zone kép.
- Các Outputs dùng cho các thiết bị báo cháy, báo lỗi, kích phun chữa cháy, báo tắt thông gió, báo động bằng đèn, bằng chuông/còi.
- 1 ngõ ra được giám sát dùng cho các bình chữa cháy aerosol.
- 2 zone ngõ vào báo cháy được giám sát dùng cho dây cảm nhiệt và/hoặc đầu báo cháy thường (linear heat and / or point detectors)
- 2 nhóm ngõ vào được giám sát dùng cho công tắc kích hoạt xả khí và công tắc ngưng kích hoạt xả khí.
- Hai nút nhấn xả khí cùng lúc để tránh trường hợp xả khí ngoài ý muốn.
- Nút nhấn trì hoãn xả khí để ngăn chận xả khí ngoài ý muốn.
- Có test mode, cho phép thử đầu báo cháy, thử tín hiệu, thử phần điều khiển mà không xả khí.
- Có đồng hồ giám sát để tăng thêm độ an toàn
- Giám sát lỗi và chỉ định lỗi.
- Giám sát lỗi ngõ ra xả khí chữa cháy.
- Giám sát lỗi ngõ vào đầu báo cháy.
- Cho phép chọn lựa bỏ qua thời gian trì hoãn xả khí sau khi nhấn nút xả khí thủ công.
- Có chức năng bổ sung liên quan tới các chức năng trì hoãn xả khí.
- Có chức năng bổ sung liên quan tới các chức năng xả khí.
- Có bộ nhớ ghi chép lịch sử các sự kiện, có thể đọc được qua cổng USB.
- µ-FEP làm việc với input voltage 6 ~ 28 Volt DC
- Modbus RS485 communication port
- Chống thấm water proof IP66, bảo vệ surge, transient, ESD & EMC
- Tiêu chuẩn FCC, CE & BRL 23003/2-2019 par 5.
Điện áp vận hành ...........................................
Điện áp vận hành nội bộ (Internal Operating Voltage)
Bình battery .....................................................
Tuổi thọ bình ..................................................
Nhiệt độ vận hành ...........................................
Công tắc đầu báo (Sensor Contact)
Kích phun khí thủ công bên ngoài (Release)
Dừng phun khí thủ công bên ngoài (Abort )
Potential Free Contacts .................................
12Vdc – 60Vdc (nguồn ngoài, tùy chọn)
6 Vdc
CR123A, 3V – Lithium (2pcs.)
< 5 năm
-20oC – 75oC
2 NO Contact, Line 1 & Line 2
(installation changeable)
Nút nhấn NO contact
Nút nhấn NC contact
2 Potential Free Contacts:
Công tắc báo động cấp 1 (Pre-Alarm), NO/NC/COM
Công tắc báo động cấp 2 (Alarm), NO/NC/COM
ĐẶC ĐIỂM KỸ THUẬT MODULE ĐIỀU KHIỂN KÍCH HOẠT BÌNH DSPA
TỦ ĐIỀU KHIỂN DSPA µ-FEP
